电磁水泵系统的运作
作者：

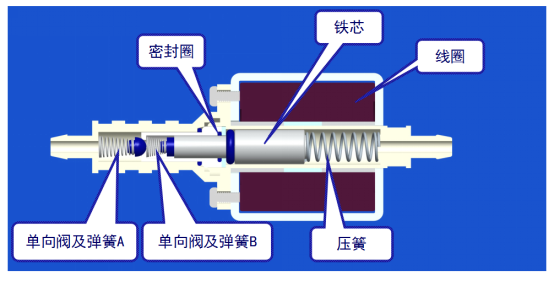

初始状态(未通电)
1.设定铁芯左端为真空室1，其容积为V1，压强为P1 。
2.设定铁芯右端为真空室2，其容积为V2，压强为P2。
3.设定外部空气压强为P。

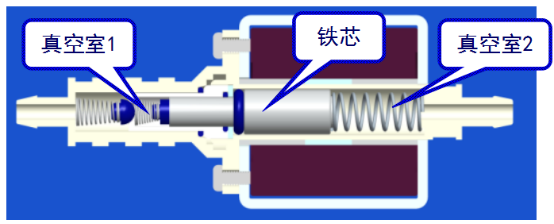

4.在未通电的初始状态下，压簧将铁芯固定在最左端，水泵内真空室的空气压强P1=P2=P(与外部大气压强一致)，真空室1的容积V1处于最小值。
压强：是指单位面积上的压力，在一个密封容器内，容器内部的空气或液体在单位内表面积上的压力即为压强，当容积变大或变小时，压强会以反比关系变小或变大。
常用压强单位为Bar，1Bar=0.1M Pa=14.5Psi=0.98kg/c㎡;
开始通电状态

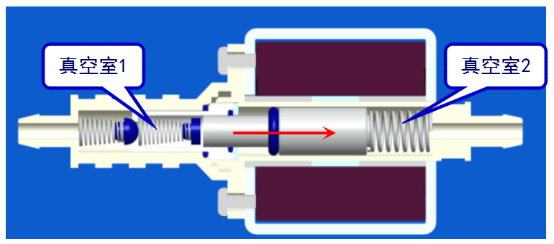

通电时，在电磁场作用下，铁芯向右运动，水泵内真空室1的容积V1变大，即其压强P1变小，水泵内真空室2的容积V2变小，即其压强P2变大，此时P1<P<P2;

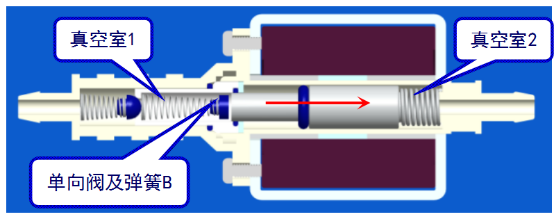

铁芯继续向右运动，真空室1的压强P1变为最小值，真空室2的压强P2变为最大值，单向阀B被打开,空气从真空室2流向真空室1，并达到平衡P2 =P1。
刚断电时的状态(被二极管截掉半个波形)

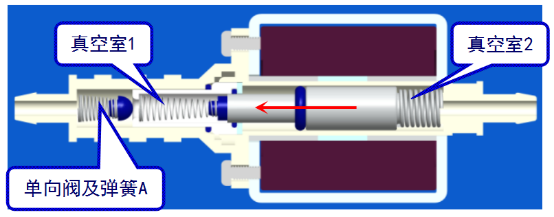

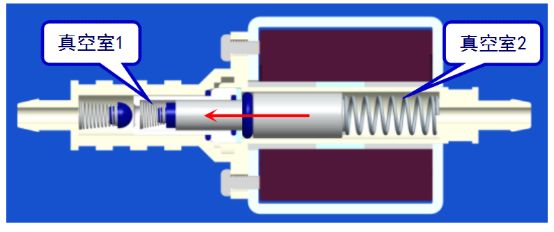

电磁场的作用力消失，压簧产生的反弹力会推铁芯向左运动，导致真空室1的容积V1变小，压强P1变大(P1>P)单向阀A被打开,空气从真空室1流向外部。
当电源不断地通/断时，重复以上步骤，当泵体内2个真空室的空气完全被排走后就形成了负压真空，外部的大气压强大过泵体内的压强，水在大气压强作用下进入水泵，从而源源不断地被水泵从右边抽至左边。
